Общая площадь | 115.97 м2 |
Жилая площадь | 60.08 м2 |
Площадь застройки | 123.58 м2 |
Габариты | 10.85 x 8.45 м |
Высота в коньке | 9075 м |
Спальни и жилые комнаты, кроме гостиных | 3 шт |
С/у, ванны | 3 шт |
Внешний вид: |
★★★★★ ★★★★★ |
Планировки: |
★★★★★ ★★★★★ |
1-й этаж, высота 2.94 м

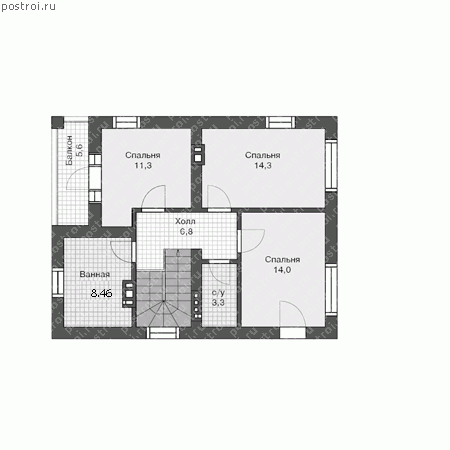

2-й этаж, высота 2.8 м
Вид спереди
Вид слева
Вид справа
Вид сзади
U-117-1P Проект двухэтажного дома с тремя спальнями является образцом современного дома, пригодного для строительства как в коттеджном поселке, так и в городской черте. Наружная отделка дома лаконична, но в то же время, не отличается аскетичностью. Четкие геометрические линии квадратных каменных колонн, служащие опорой для крыльца и балкона, повторяются и имитируются в декоре фасадов. Четырехскатная кровля выглядит привлекательно с любой стороны. Проектом предусмотрены три спальни на втором этаже, одна из которых выходит на балкон. Ванная комната и санузлы весьма комфортабельны за счет большой площади. Дополнительное увеличение гостевой зоны, представленное просторной гостиной, осуществляется за счет крытой террасы заднего фасада. На ней в теплую погоду можно принимать гостей или устраивать семейные трапезы. Площадь котельной велика, к тому же, помещение оборудовано двумя окнами, что допускает размещение отопительного котла большой мощности, включая газовое отопление. На первом этаже в распоряжение хозяев имеется большая гардеробная и кладовая. В прихожей находится междуэтажная лестница. Она освещена вертикальным окном, что является плюсом с точки зрения безопасной эксплуатации и позволяет сэкономить электроэнергию в светлое время суток.
Варианты материала стен:
- газобетон 400 мм
- газобетон 400 мм + лицевой кирпич
- поризованный кирпич 510 мм
Обязательно уточняйте при заказе проекта
Материал: | Кол: | Ед.изм: | Коммент: |
---|---|---|---|
Строительный объём | 604.91 | м3 | |
Утеплитель | 8.8 | м3 | Пеноплекс, на фундамент. |
Площадь кровли | 158.46 | м2 | |
Газобетон | 132.44 | м3 | Блоки газобетонные 400мм для наружных и внутренних стен. |
Газобетон | 1.73 | м3 | Блоки газобетонные 250мм для перегородок. |
Газобетон | 13.35 | м3 | Блоки газобетонные 150мм для перегородок. |
Кирпич | 12.52 | м3 | Кирпич полнотелый М150 для вентканалов и колонн. |
Искусственный камень | 65.87 | м2 | |
Песок | 98.2 | м3 | |
Бетон | 51 | м3 | Бетон кл. В20, на фундамент. |
Бетон | 12.5 | м3 | Бетон кл. В7.5, на фундамент. |
Бетон | 13.8 | м3 | Бетон кл. В25, на плиту перекрытия между первым и вторым этажом. |
Бетон | 13.5 | м3 | Бетон кл. В25, на плиту перекрытия вторым этажом и чердаком. |
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 03.12.2024.
Комплек |
Цена (руб): |
---|---|
Архитектурно-строительные чертежи U-117-1P | 35 000 |
Доп. комплект чертежей без лицензии (копия для строителей) U-117-1P | 2 000 |
Паспорт проекта U-117-1P | 5 000 |
Инженерные сети (ВК.ОВ) U-117-1P | 8 000 |
Дополни |
Цена (руб): |
Изменение типа перекрытий (цена от) | 10 000 |
Добавить гараж (цена от) | 20 000 |
Изменение типа фундамента (цена от) | 10 000 |
Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
DenTok
Будьте добры, обновите информацию проекта по расходу материалов на фундамент, стены, перекрытия.
Эллада
проект совсем новый еще не разработан, как только будет готов вывесим расход материалов.
DenTok
Есть ли данный вариант проекта с цоколем?
Зеркальный вариант?
Имеется ли инженерный раздел к проекту?
Эллада
варианта с цоколем для данного проекта нет,
зеркальный вариант возможно разработать - по срокам 15 рабочих дней, стоимость такая же, как и у прямого варианта,
инженерного раздела нет и не будет.
lessoryb
Всем привет.В последнее время нравиться именно такие проекты без всяких выкрутасных крыш.и этаж полноценный не обрезанный мансардой
lessoryb
считаю что котельная должна на заднем двору находиться, кухня туалет и котельная в одной стороне.почему в данном проекте нет вытяжки для кухни.
Эллада
во всех проектах предусмотрена вентиляция естественного побуждения. Кухонная вытяжка проходит под перекрытиями и присоединяется к вентканалу смежного с кухней санузла.
san4os
подскажите, если, купив у вас этот проект, у строителей возникают вопросы, как проходит сопровождения проекта? Вся ли необходимая для строительства информация входит в комплект? Есть ли уже реализованные строительства по данному проекту(хотелось бы посмотреть на них и послушать отзывы)?
Возможны ли внесения изменений в проект для удешевления стоимости и т.д.?
Эллада
При возникновении у строителей вопросов по документации проекта, Вы всегда сможете связаться с автором. Контакты архитектурного бюро, разработавшего проект, предоставляется после его покупки. В проекте есть все необходимое для строительной бригады: планы, все необходимые размеры, высоты, узлы, разрезы, а также количество материалов для строительства (спецификации на фундамент, перекрытия, стропильную систему, спецификации окон, дверей и т.д.
В комплект документации входит:
1. Архитектурные решения (АР)
2. Конструктивные решения (КР)
К сожалению, к данному проекту комплектация документов инженерного раздела не предусмотрена. Вы можете обратиться в стороннюю организацию, которая специализируется на инженерных системах. Также Вы можете решить вопрос непосредственно на стадии строительства, опытные специалисты будут компетентны в данном вопросе.
Проект относительно новый, но достаточно часто покупается, а значит, по проекту строят. Отзывы, а также фото построенных домов, будем рады видеть здесь, на форуме к проекту. На данный момент, к сожалению, не располагаем фотографиями. Большинство незначительных изменений можно внести на стадии строительства при помощи квалифицированных специалистов, т.к. изменения готового типового проекта значительно увеличивают его стоимость.
Mars
Думаю о приобретении у Вас данного проекта. Есть ряд вопросов по комплекту документации к проекту:
1) Фундамент – монолитная ж/б плита - можно ли внести изменения в проект и изменить фундамент на УШП (утепленную шведскую плиту)?
2) Какой тип отопления (теплые полы, радиаторы жидкостные или что) и вентиляции предусмотрен в проекте по умолчанию? Спасибо!
Эллада
Добрый день! Благодарим за внимание к нашим проектам! По проекту плита фундамента тоже утеплена, переделывать её под "шведскую" нет необходимости, только расход бетона увеличится.
Полный комплект с инженерными сетями уже разработан, и стоит 35 тысяч рублей. Отопление - радиаторное.
Anton
Можно ли увидеть разрез этого дома?
ДостоинстваОтличный дом
Эллада

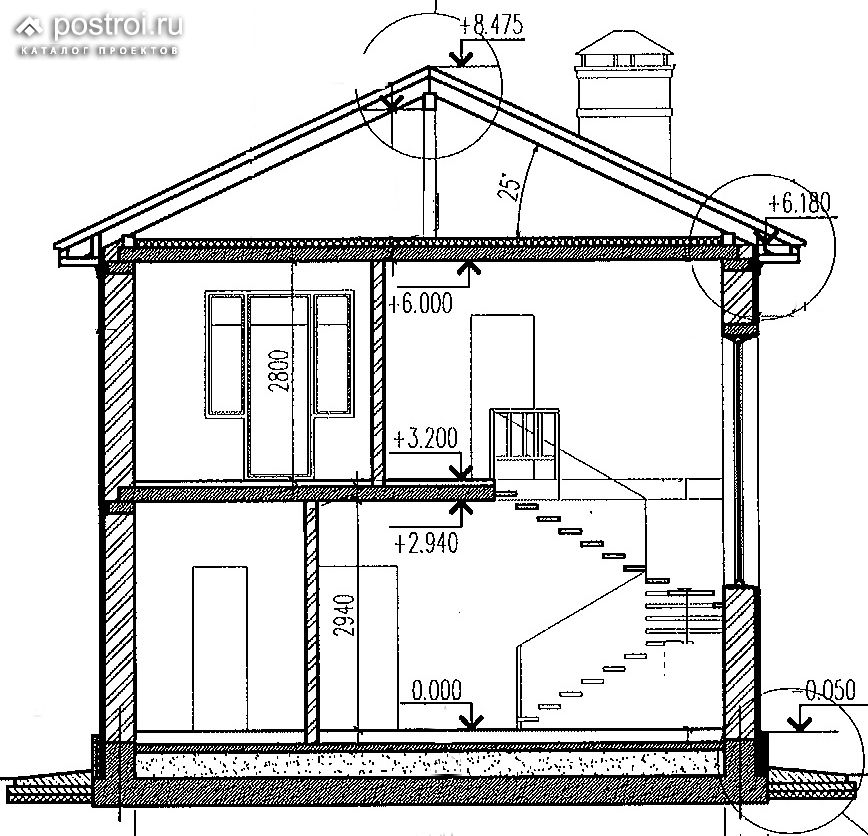

Добрый день! Разрез дома:
Алексей
Очень рациональный проект
НедостаткиНет вариантов цветовой гаммы и отделки.
Перекрытия второго этажа, да и первого тоже, можно запроектировать по деревянным балкам для удешевления.
Вместо бойлерной сделать гостевую комнату и убрать одну трубу, а вместо гардероба - котельную-подсобку.
Алексей
Уважаемая Yuliya (админ), а как решен вопрос по мостику холода в балконе лицевого фасада и перекрытии второго этажа ("Крыльцо имеет очень интересное решение – оно сформировано перекрытием 2-го этажа и массивной колонной, которая продолжаясь на втором этаже, служит опорой кровли и формирует балкон"), т.е. перекрытие второго этажа выходит прямо наружу и вследствие этого сильно охлаждается?
Юлия
В месте пересечения со стеной сверху и снизу перекрытия закладывается пенополистирольный утеплитель.
Александр
Здравствуйте. Хотелось бы узнать, у вас появилось готовые фото данного проекта?
Наталья
К сожалению, нет к данному проекту фотографий. Если нам присылают фотографии домов построенных по проектам, мы их сразу выкладываем на форуме.
Александр
а что должно входит в проект для его строительства? и что значит полный комплект? за 26 т.р я что преобретаю? и что еще нужно преобрести?
Наталья
Полный комплект чертежей включает в себя следующие разделы Архитектурный раздел: Общие данные по проекту Поэтажные планы Фасады Основные разрезы по дому Конструкторский раздел: Планы перекрытий этажей Планы стропил Основные конструктивные узлы Фундамент Спецификации на материалы Инженерный раздел: Водоснабжение и Канализация Электрооборудование Отопление и вентиляция За 26000 вы приобретаете первые два раздела :Архитектурный раздел и Конструкторский раздел. Можно ознакомиться с видео роликом о составе проекте http://www.postroi.ru/faq/sostav/
Александр
скажите пожалуйста. это окончательная цена? ответ можете написать мне на почту molchanov26@mail.ru просто у вас есть конкуренты
Наталья
Александр, цена у всех официальных дилеров одинаковая.Если Вы нашли дешевле, пришлите, пожалуйста, нам ссылку на этот сайт.
Александр
хорошо
Михаил
Есть возможность сделать лестницу с промежуточной площадкой? Можно даже увеличить немного ширину здания, что бы компенсировать лишние ступени. Сколько будет стоить такая корректировка?
ДостоинстваВсе нравится
НедостаткиСудя по планам лестница с забежными ступенями.
Эллада
Добрый день! В проекте приводятся размеры лестничного проема. В соответствии с этими размерами Вы можете заказать лестницу по Вашим пожеланиям, в проект изменения вносить не нужно.
