Обзор проекта дома F-139-1P

Обзор посвящён проекту F-139-1P, представленному в двух вариантах. Позиционируется этот проект как компактный. Дом имеет лаконичную внешнюю отделку и красивые формы. Его можно разместить практически в любом месте участка, за счёт удобного углового входа. Рассмотрим подробнее один из самых популярных проектов нашего каталога.

Внешний облик дома и фасады.

Мансардная остроконечная кровля, минималистическое архитектурное оформление фасадов, выделенные на фасадах фронтоны, оконная обрешетка и арочная форма окон придают дому вид миниатюрного средневекового замка.

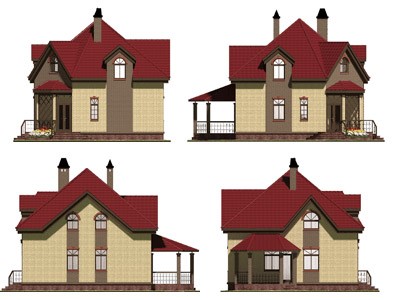

Стены дома запроектированы из газобетонных блоков толщиной 375 мм, армированных сеткой через каждые три ряда, с утеплителем марки “Пеноплэкс” толщиной 50 мм, с последующим отштукатуриванием. Отделка цоколя – натуральным камнем “рваной” фактурой под известняк. Дымовентстояки утепляются базальтовой ватой. По энергосберегающим свойствам дом подходит для строительства в средней полосе России. Для строительства в более суровых регионах, дом нужно будет адаптировать по месту работ. Коробка дома без крылец в своих габаритах составляет 9.64 х 9.64 метра. С крыльцами и террасой габаритные размеры дома составляют 14.5 х 11.2 метра. Входное крыльцо имеет две лестницы по правую и левую стороны. Само оно остеклено. Также можно использовать обрешётку для разведения вьющихся растений, дабы придать дому более растворённый в природной среде вид. Виды дома с четырёх сторон:

Планировка

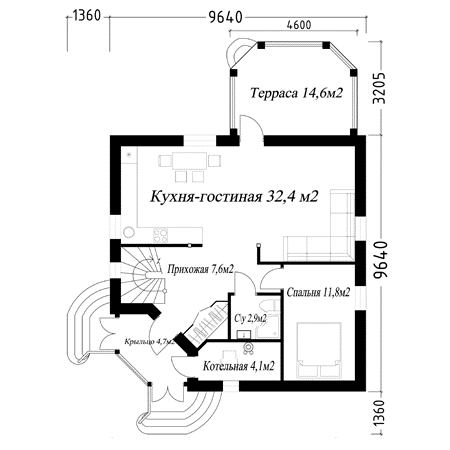

Первое, что хочется отметить – в доме всего два несущих столба. Это позволяет не следовать строго указанному расположению помещений, и свободно спланировать пространство по-своему. При входе в дом нас встречает просторная прихожая размером 7.6 м2, с лёгким доступом к лестнице, и гардеробом по правую руку. Сразу после прихожей располагается просторная кухня-гостиная 32.4 м2, в которой поместятся и объёмный кухонный гарнитур, и обеденный стол на 4-6 персон, и большой диван с домашним кинотеатром. При выходе из этого помещения можно попасть на террасу площадью 14.6 м2. При желании, её можно остеклить, или сделать обрешётку, подобной, как на входном крыльце. В другой части дома находится помещение спальни 11.8 м2, которая подойдёт, например, для комнаты пожилых. Рядом с ней устроен санузел площадью 2.9 м2. На этаже также располагается котельная 4.1 м2 с индивидуальным выходном на улицу. Высота этажа – 3 метра.

На втором этаже располагаются три спальни, площадями: 14.7 м2, 15.5 м2 и самая большая – 19.0 м2. Санузел на этаже имеет площадь 5.9 м2. Также можно сделать вторую ванную на этаже, из гардероба 3.35 м2, с входом из спальни 15.5 м2. Высота этажа - 1.38-2.92 метра.

Фундаменты и перекрытия

Фундамент представляет из себя монолитную плиту толщиной 30 см, с монолитными стенками цоколя. Основанием для неё служит подушка из слоя крупнозернистого песка и слоя щебня средней фракции. Утепляется плита пеноплэксом марки 35. Пространство между полом первого этажа и плитой заполняется керамзитом. Перекрытие пола первого этажа – бетонная стяжка. Межэтажное перекрытие – монолитное.

Кровля

Кровля четырёхскатная, предполагает использование битумных волнистых листов, по обрешетке из деревянного бруска 50x50 мм. Из положительных качеств этого кровельного материала следует отметить его легкий вес, а, следовательно, минимальные нагрузки на несущие конструкции, возможность замены отдельных элементов кровли в процессе эксплуатации, быстроту и легкость монтажа. Возможны варианты покрытия кровли иными материалами. Утепление – минватной rockwool толщиной 150 мм. Подкровельное пространство под обрешеткой – вентилируемое.

Межэтажная лестница

Внутридомовая лестница рекомендована из клееных деревянных элементов, по чертежам компании-изготовителя, согласно ее расположению на поэтажных планах и сечениях. Предполагаемая ширина марша – 900 мм, высота ступеней ~ 195 мм, глубина ступеней - переменная.

Варианты проекта

Проект меньшей площади F-093-1P

Проект отличается более компактными размерами от F-139-1P, он пропорционально уменьшен.

Документация

Рабочая документация выполнена в соответствии с действующими нормами и правилами, и предусматривает мероприятия, обеспечивающие пожарную безопасность при эксплуатации здания при их соблюдении, и содержит все необходимые разделы и имеет следующий состав:

СОСТАВ РАБОЧЕГО ПРОЕКТА

Обозначение

Наименование



ОЧ

Общая часть

1 лист

АР

Архитектурно-строительные  решения

36 листов







ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА АС



Наименование

Лист

ОЧ-1

Общая часть: общая пояснительная записка



АС

Состав АС раздела. Условные обозначения. Объемно-планировочные показатели.

1

АС

Общие данные: указания по производству работ; экспликация помещений

2

АС

Общий вид

3

АС

Фасад в осях А–Г

4

АС

Фасад в осях Г–А

5

АС

Фасад в осях 3–1

6

АС

Фасад в осях 1–3

7

АС

План 1 этажа

8

АС

План 2 этажа

9

АС

Поперечный разрез 1–1

10

АС

Продольный разрез 2–2

11

АС

Поперечный разрез 3–3

12



Фундаменты дома



АС

План фундаментных ростверков ниже отметки – 0,200

13-1

АС

План фундаментных ростверков на отметке  0,000

13-2

АС

Раскладка балок пола 1 этажа. Плита крыльца

14

АС

Сечения фундаментных конструкций А–А, Б–Б

15

АС

Сечения фундаментных конструкций В–В, Г–Г

16

АС

Спецификация арматуры и расход бетона на фундаментные конструкции. Указания по заливке.

17



Стены дома



АС

Стена дома по оси «Г» (вид из дома)

18

АС

Стена дома по оси «3» (вид из дома)

19

АС

Стена дома по оси «Б» (вид из дома)

20

АС

Стена дома по оси «1» (вид из дома)

21

АС

Указания по кладке стен. Основные строительные материалы на стены дома

22

АС

План перемычек 1 этажа

23

АС

План перемычек 2 этажа. Сечение по перемычкам. Расход строительного материала на перемычки

24



Перекрытия дома



АС

Перекрытие над 1 этажом

25

АС

Типовое устройство пола перекрытий. Расход основных строительных материалов на перекрытия.

26



Стропила, кровля, дымовентканалы



АС

План стропил дома

27

АС

План кровли дома

28

АС

План кровли эркеров по оси «1», оси «3». План стропил, кровли крыльца.

29

АС

Указание по монтажу декоративных элементов крыльца.

30

АС

Указание по монтажу кровли. Основные строительные материалы на кровлю дома.

31

АС

Узел прохода дымовых труб через деревянные конструкции крыши.

32

АС

План производства работ по выводу дымовентканалов на кровлю.

33



Лестница (внутриквартирная), окна, двери



АС

Сечение лестничных маршей

34

АС

Спецификация оконных блоков и дверных блоков

35

АС

Расход основных строительных материалов. Сводная таблица

36

ОБЩИЕ ДАННЫЕ

При проектировании приняты следующие нормативные значения природно-климатических факторов:

  • Наружная температура воздуха – 26 °С
  • Вес снегового покрова 100кгс/м2
  • Напор ветра 38кгс/м2
  • Конструкция стен, перекрытий, перегородок запроектированы трудносгораемыми. Степень огнестойкости здания – lll.

За нулевую отметку принят уровень пола первого этажа, который на 0,7 м выше планировочной отметки земли.

ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Наименование

Eд. изм,

Количество

Общая площадь

м2

139.2

Жилая площадь

м2

61

Площадь застройки

м2

112

Высота в коньке

м

8.76

Площадь скатов кровли

м2

177.8

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Для данного проекта разработан инженерный раздел чертежей, в котором имеются подразделы: отопление и вентиляция (ОВ), водоснабжение и канализация (ВК) и электрооборудование и электроосвещение (ЭО). Инженерный раздел входит в полный комплект чертежей.

Инженерные разделы

Раздел "Отопление и вентиляция"

ОВ-1 Общие данные (начало)

ОВ-2 Общие данные (окончание)

ОВ-3 Аксонометрическая схема отопления

ОВ-4 Схема оборудования котельной

ОВ-5 План и разрез котельной

ОВ-6 Отопление и вентиляция – план первого этажа

ОВ-7 Отопление и вентиляция план второго этажа

ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов

Раздел "Водопровод и канализация"

ВК-1 Общие данные (начало)

ВК-2 Общие данные (окончание). Условные обозначения раздела

ВК-3 Схема холодного и горячего водоснабжения

ВК-4 Схема канализации

ВК-5 План 1 этажа с сетями водоснабжения

ВК-6 План 1 этажа с сетями канализации

ВК-7 План 2 этажа с сетями канализации и водоснабжения

ВК-8 Сечение 1-1 сетей канализации

ВК-9 План очистных сооружений

ВК-10 Спецификация основных материалов

Раздел "Электрооборудование и освещение"

ЭО-1 Общие данные

ЭО-2 План осветительной сети 1 этажа

ЭО-3 План осветительной сети 2 этажа

ЭО-4 План силовой сети 1 этажа

ЭО-5 План силовой сети 2 этажа

ЭО-6 Расчетная схема ГРЩ

ЭО-7 Молниезащита. Заземление. План кровли

ЭО-8 Схема основной системы уравнивания потенциалов

ЭО-9 План прокладки питающей сети

ЭО-10 Расчет заземляющего устройства

Электроснабжение осуществляется от воздушной линии электропередач по одному кабельному вводу. Категория надежности электроснабжения – III Напряжение сети – 380/220 кВт, сеть с глухозаземленной нейтралью.

В проекте предлагается теплоснабжение дома от индивидуальной встроенной котельной. Система отопления – групповая, двухтрубная, горизонтальная. В качестве нагревательных приборов предложены вентильные радиаторы «Kermi», а нагревательный котел на дизельном топливе – с диапазоном мощности 14 – 17 кВт. Горячее водоснабжение осуществляется от бойлера объемом 200 литров, установленного в котельной и совмещенного с отопительным котлом.

Холодное водоснабжение запроектировано из местной сети водопровода, на вводе в дом устанавливается водоаккумулирующая станция и насос с датчиком давления. Канализационные стоки – в септик на участке, а вентиляция – естественная вытяжная.
