U-157-1D проект одноэтажного деревянного коттеджа из бруса с мансардой размером 10 на 11
| Общая площадь | 156.93 м2 |
| Жилая площадь | 81.88 м2 |
| Площадь застройки | 124.84 м2 |
| Габариты | 9.71 x 10.61 м |
| Высота в коньке | 8118 м |
| Мансарда | Есть |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 3 шт |
| Сауна | Есть |
РЕЙТИНГ
★★★★★★★★★★ (3 оценки):
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
Также читайте статью: внесение изменений в типовой проект.
ПЛАНЫ ДОМА

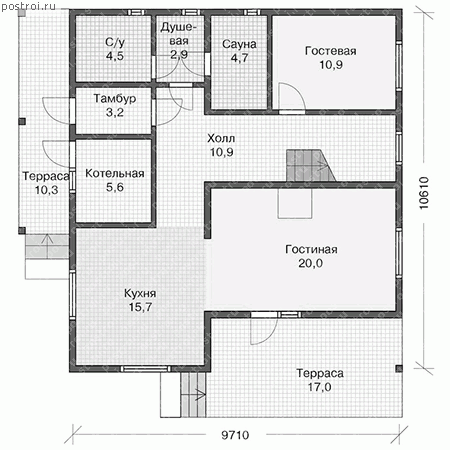

1-й этаж, высота 2.75 м
Мансарда, высота 1.28 - 2.75 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Если вы желаете построить функциональный простой дом из дерева, проект данного коттеджа с мансардой – идеальное решение. Наружная отделка стен – окраска. Простая экономичная двускатная кровля покрыта металлочерепицей. Планировка комфортна для постоянного проживания большой семьи. Первый этаж включает в себя: гостиную с выходом на открытую веранду, выделенную в отдельный объем кухню, котельную с собственным входом с террасы, гостевую комнату. Здесь же расположен гигиенический блок: сауна, душевая, санузел. Лестница оборудована междуэтажной площадкой. По чертежам проекта, верхний уровень дома из дерева – мансардного типа. В распоряжении владельцев три спальни (одна с балконом), гардеробная, кладовая и с/у.
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Наружные стены - брус 190*190 мм
Перекрытия - деревянные балки
Тип кровли - мансардная
Покрытие кровли - металлочерепица
Наружная отделка - тонировка
Наружная отделка цоколя - искусственный камень
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Строительный объём | 584.8 | м3 | |
| Площадь кровли | 177.08 | м2 | |
| Брус | 57.45 | м3 | 190*190 мм |
| Песок | 100 | м3 | |
| Бетон | 55 | м3 | Фундамент В 20 |
| Бетон | 15.2 | м3 | В 7.5 |
| Площадь террасы, крыльца и балконов | 34.88 | м2 |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 31.10.2025.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи U-157-1D | 28 000 |
| Доп. комплект чертежей без лицензии (копия для строителей) U-157-1D | 2 000 |
| Паспорт проекта U-157-1D | 5 000 |
| Дополни |
Цена (руб): |
| Изменение типа перекрытий (цена от) | 15 000 |
| Добавить гараж (цена от) | 20 000 |
| Строительство, материалы, консультация, смета | - |
| Изменение типа фундамента (цена от) | 15 000 |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
поздняя
Пожалуйста,подскажите,из какого конкретно дерева запроектирован дом? (брус,бревно,....)
Юлия
по проекту материал наружных стен - брус сечением 190 х 190 мм.
abn
вместе со всеми чертежами можете продать макет в электронном виде ? CAD или в чем он сделан ?
Юлия
проекты продаются только в бумажном виде. Электронные версии не предоставляются.
abn
уточните пожалуйста - Перекрытия – по деревянным балкам - какого сечения и шаг ?
Юлия
номенкулатура перекрытий находится в разделе конструкций проекта, и до его покупки не предоставляется.
abn
ок, напишите хотя бы сечение балок, кота в мешке нет желания покупать, а то потом окажеться что брус у вас там 300х200 (например) - и нафиг это мне надо ?
Юлия
сечения - 100х200 мм, прогон - 150х200 мм.
